南京医科大学 785共聚焦拉曼光谱测试系统 安装交付
产品介绍:
显微共焦光谱系统 基于光纤共焦技术,将共焦显微光路集成 为光路模块,可根据功能需求进行快速搭建,面向μm级
样品,实现785nm拉曼光谱功能。支持拓展其他激发波长拉曼、荧光、 透反射、荧光寿命、非线性、电致发光和光电
流等光电特性检测。
显微机架
1)奥林巴斯显微镜架,物镜转盘,载物台
2)明场物镜:10X、50X、100X
3)照明模块:LED 光、成像光路及彩色 CMOS 相机
激发和接收复合模块
1)拉曼滤光片组 适配激光器波段:785nm 起始波束:优于 2250px-1 长波通滤光片:<1235nm
2)785nm 单纵模激光器,线宽<1pm, TEM00 输出,发散角 1mrad,出射功率不 小于 70mW。
光斑大小 1um@100X 物镜, 100X 物镜下功率≥20mw
3)光谱仪:制冷型面阵背照式 光谱仪, 200~1900 cm-1,制冷温度-20℃@ 环境温度 20℃

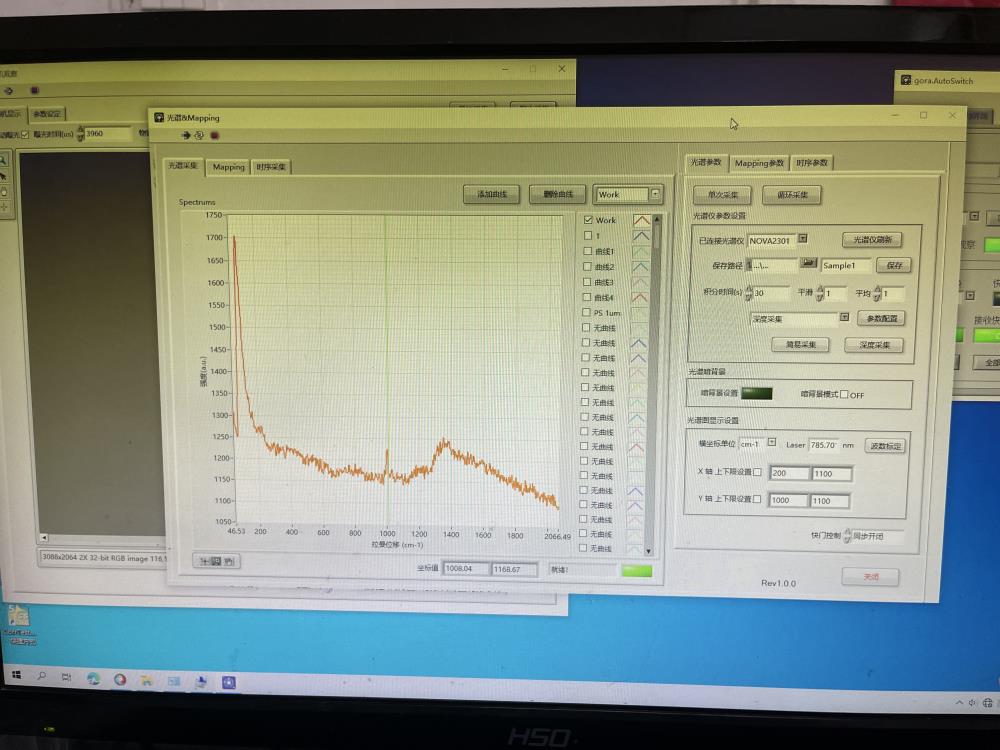

功能概述:实现 785 共焦拉曼光谱,单点测试,含配套采谱软件。
