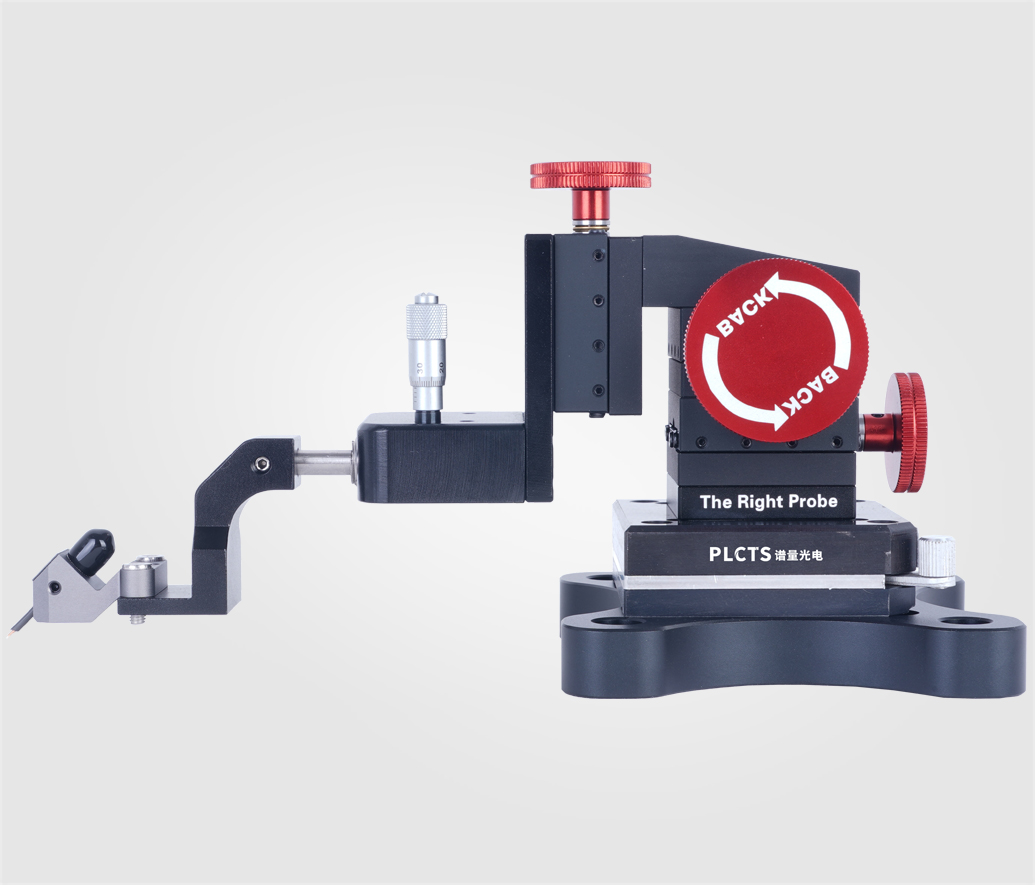

0.7μm射频探针座

探针座作为探针台的核心部件，主要用途是连接探针和线缆，为半导体芯片的电参数测试提供一个导通条件，从调节精度上来区分可分为10μm/5μm/3μm/1μm/0.5μm等，从操作方式来区分可分为手动和电动，此外根据应用场景的不同又可分为通用型探针座/万向型探针座/L型探针座等，广泛应用于半导体及光电行业的电学参数测试。

射频简称RF，它是一种频率范围从300kHz～300GHz之间的高频交流变化电磁波。TPLR系列射频探针座是专为射频测试应用而研发，拥有高位移调节精度，且兼容业内主流品牌射频探针，是射频测试应用的理想之选。


技术优势：

.主体材质采用进口航空铝，表面喷砂氧化，优质的机械性能；

.采用进口交叉滚珠导轨，超高稳定性;

.采用进口高分辨率微分头驱动，提高整体位移精度；

. 多功能调节夹具，兼容业内主流品牌射频探针；

.适用于在显微镜下定向调节探针，无视野遮挡;

.底部超强可调磁性底座，磁性吸附可达10Kg，保证扎针的稳定性；

.可选配升级真空吸附，搭配7L/min真空泵。

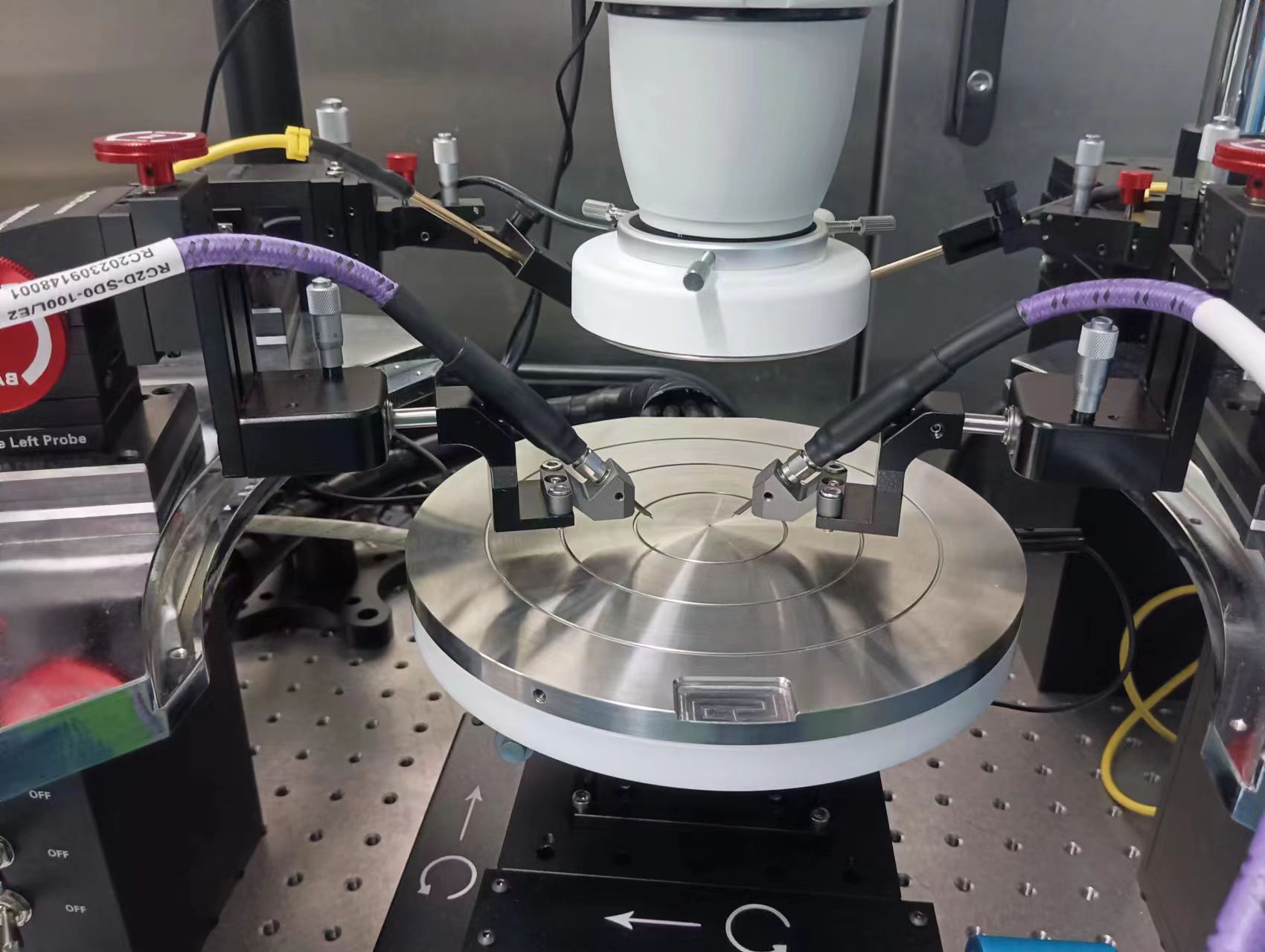

产品应用：

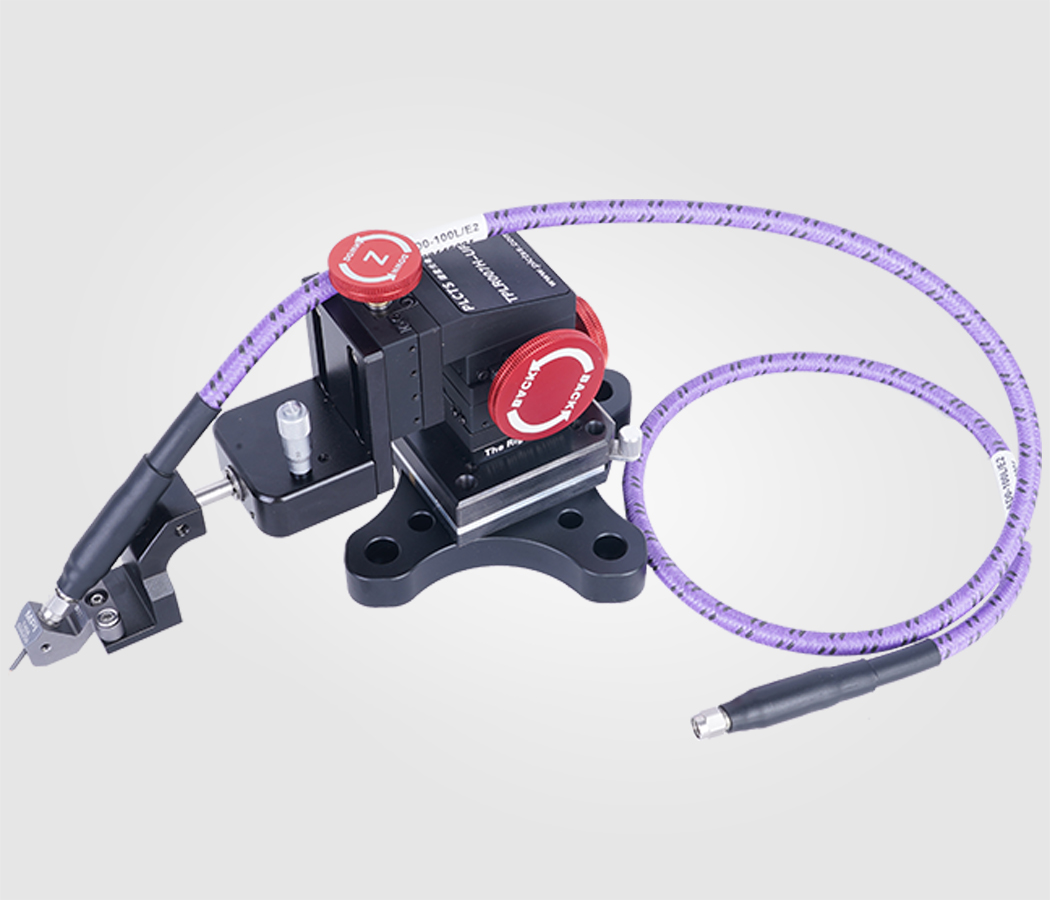

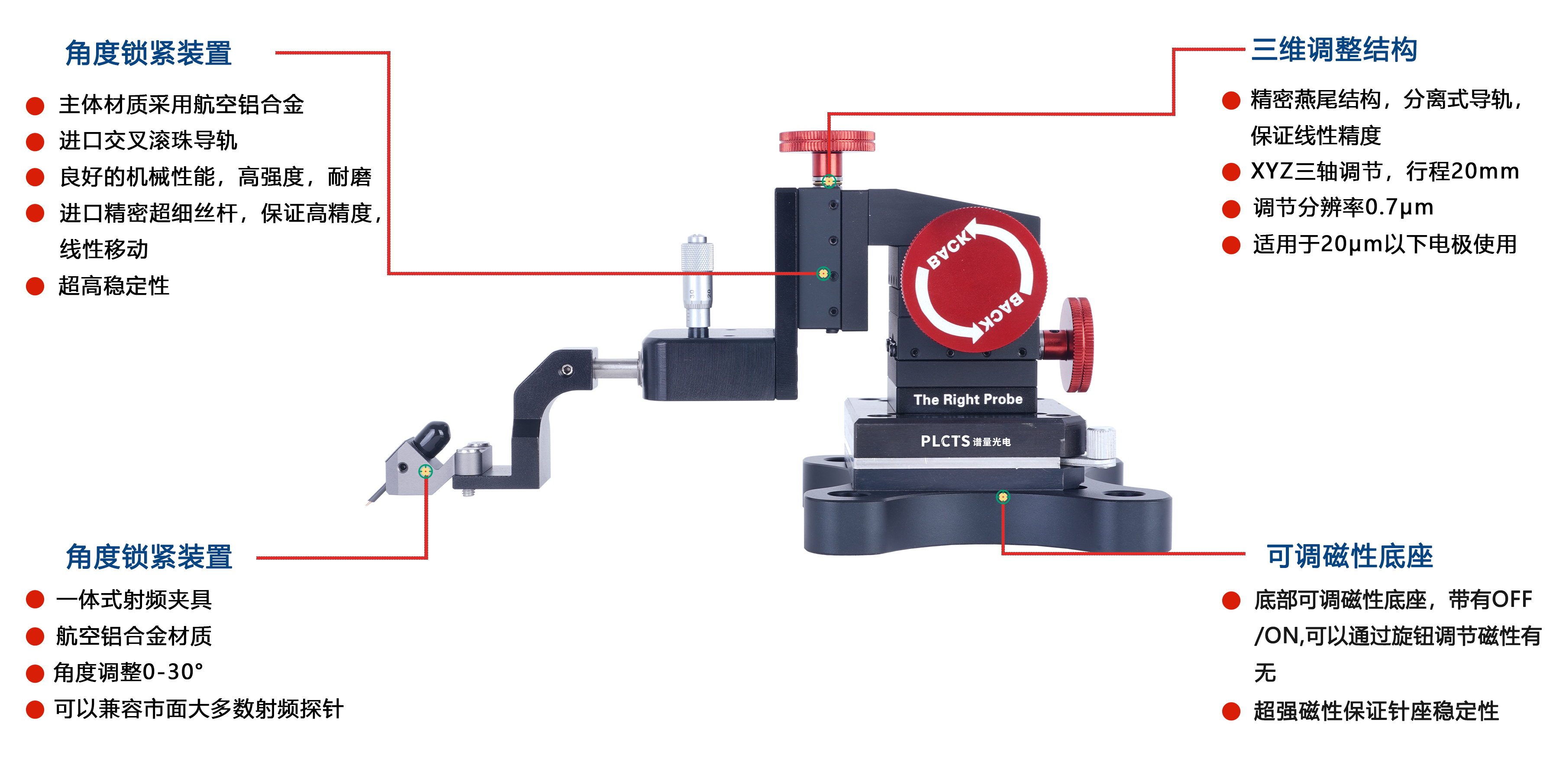

细节展示：

技术参数：

探针位移行程
XYZ三维分别20mm，0-30°角度调节
固定方式磁力吸附
探针位移精度0.7μm
移动方式线性移动
射频夹具兼容业内主流品牌探针，如MPI，Cascade等
线缆长度1米


常规选型：

产品型号

调节精度

配套线缆

射频探针

TPLR-07H

0.7μm

射频线缆，1米

选配集成


应用领域：

适用于R/F测量，I/O点测量，直流DC测试，晶圆测试，电阻电压测试，太阳能电池测试，光电流测试，半导体器件分析测试等。

谱量光电可根据客户实际应用需求，定制配套探针台系统，以达更好的测试效果及更高的性价比，具体信息可联系详询。
